- 1
- 2
- 3
新聞中心
當(dāng)前類別：技術(shù)支持
什么是混凝土滯后沁水？
[ 時間：2016-02-26 點擊：3420 ]
“混凝土滯后沁水”——預(yù)拌商品混凝土經(jīng)常出現(xiàn)混凝土初始坍落度可達(dá)到200mm、初始擴(kuò)展度達(dá)到500mm，此時混凝土不泌水或略顯泌水。但該混凝土送達(dá)工地或施工完后大約不到2個小時，混凝土出現(xiàn)大量的泌水現(xiàn)象，該泌水現(xiàn)象稱之為混凝土滯后泌水。

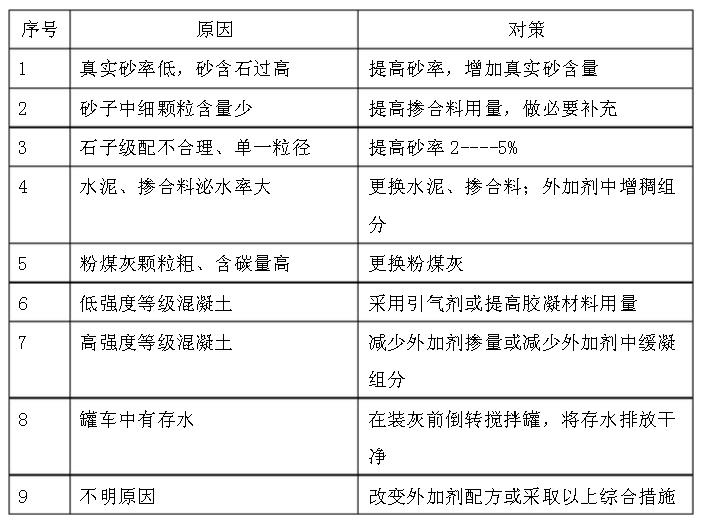

造成這一問題產(chǎn)生的原因是：由配比材料的綜合因素引起，砂率偏低、外加劑緩凝組分較多等，具體可參考下表：
解決混凝土滯后沁水總結(jié)起來，我們要從四個方面著手：合理使用外加劑，優(yōu)質(zhì)控制外加劑使用量和適用類型；合理使用礦物摻合料，注意根據(jù)環(huán)境需求、參合料的需水量以及水化誘導(dǎo)期；注意水泥的性能，在穩(wěn)定選擇水泥品質(zhì)的同事盡量選擇與水泥相容性良好的外加劑；多效措施并用提高工程施工質(zhì)量。
相關(guān)新聞
- 第五部份亞硝酸鈣的消防措施2013-01-12
- 中信化工帶您走進(jìn)亞硝酸鈉2012-10-20
- 亞硝酸鈉和氯化鈉的區(qū)別2013-02-22
- 不同質(zhì)水泥的區(qū)別和亞硝酸鈉的使用介紹2014-01-13
- 亞硝酸鈣混凝土阻銹劑的適用依據(jù)和意義2015-01-06
